通發激光高端TFL-150FM光纖傳輸模具激光焊機，針對特大型塑料模具激光焊、中型注塑模具激光燒焊、小型塑膠模具激光補焊、壓鑄模激光補焊具等各類模具可實現超精密修復，是高端客戶模具廠商修復設備的優之選擇。
分享至：
模具鑲件精密激光焊接
精密零件激光修復
鏡面模具激光燒焊
精密零件激光焊邊角無損傷、無咬邊
關節式光纖激光模具焊機加工現場
關節式光纖激光模具焊機加工現場
配件描述：萬向磁座具備強力磁鐵功能，由內六角扳手插入六角孔開關進行吸附和松開材料的操作，主要吸附10KG以下的鋼制模具及零件，并且可以任意轉動角度，使得模具需補焊位置可輕松放置在激光束容易加工的位置，特別是對小型零件，大大提高了補焊效率。
配件描述：模具激光焊機在使用過程中，經常會出現融化時鐵水飛濺到激光鏡頭上的現象，本鏡片起到了保護內部聚焦鏡片的作用，如果出現保護鏡片上粘附鐵水過多影響激光功率的時候，需要更換本鏡片。
配件描述：本激光焊絲筆帶有鎖頭，可以鎖住0.3-0.6的焊絲，特別針對深孔深槽等不易手持焊絲補焊的情況下，焊絲筆起到了穩定焊絲的作用，是模具激光修補不可缺少的工具。
配件描述：在使用激光焊機時，針對不同情況，會連續不斷的踩、放激光控制腳踏，長時間使用會造成腳踏開關的老化或失靈，發現失靈時，考慮更換此腳踏開關。
耗材描述：本系列激光焊絲，采用進口模具焊絲進行拉細加工而成，分不同材質，可滿足大多數模具的激光補焊質量，性?xún)r(jià)比高。
耗材描述：本系列激光焊絲，為德國原裝進口，由密封塑料筒包裝，主要針對要求較高的模具激光補焊，可滿足鏡面模具類，氮化模具類、高硬度模具等模具的激光燒焊。
耗材描述：照明燈泡在使用一段時間后，由于燈泡的壽命，會出現老化或損壞，需要及時更換。
耗材描述：本擦鏡紙可清除鏡片上的污漬和煙塵，在配合高純度酒精使用時，效果更佳。
耗材描述：本過濾芯是為了過濾激光冷卻水中的雜質，使得經過激光器的水更加趕緊，在出現過濾芯附著物明顯增多或水機壓力增大，導致流量開關報警時，需要更換本過濾芯。

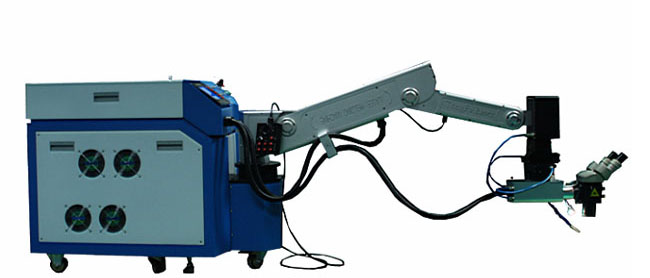

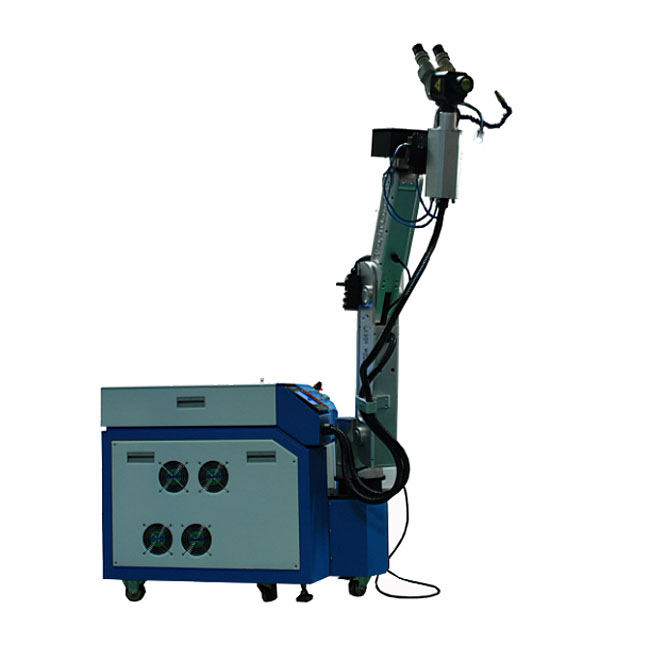

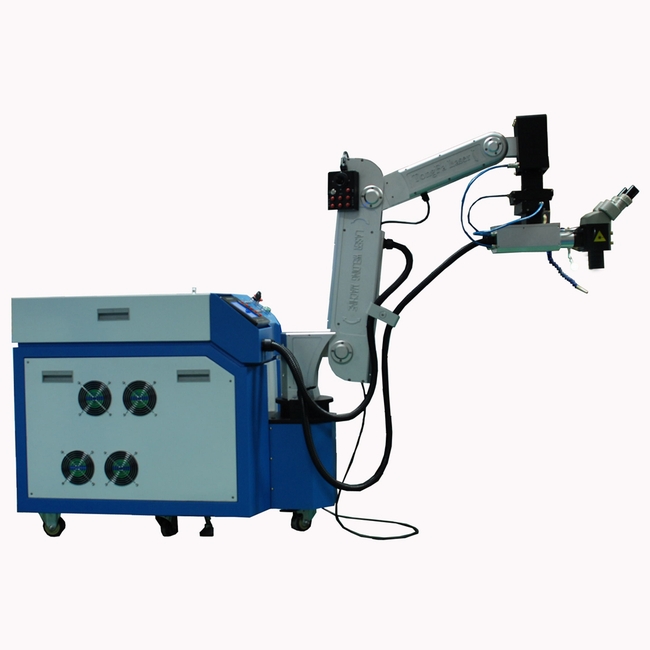

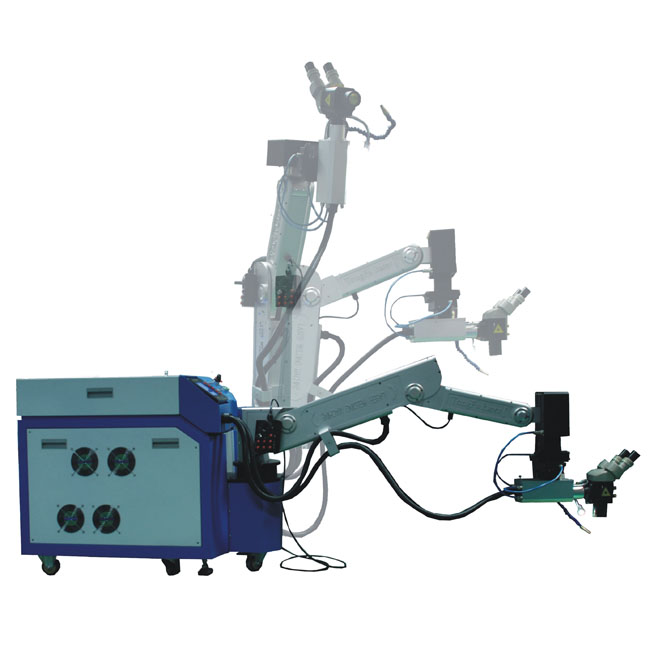

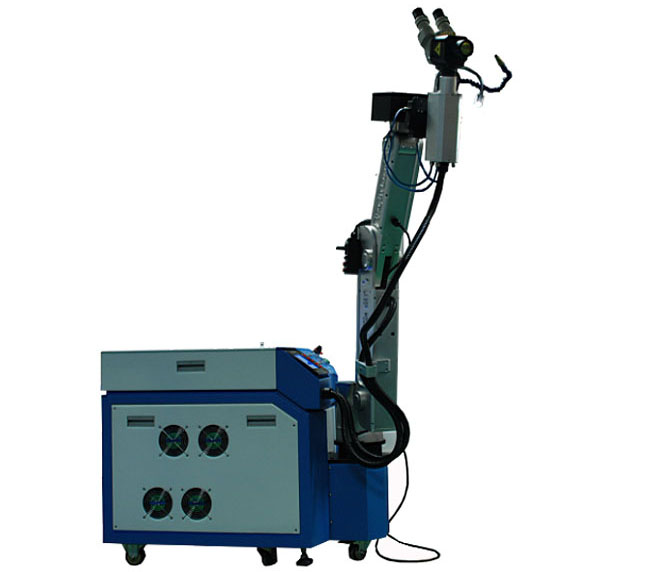

TFL-150FM關節式光纖激光模具焊機是通發激光公司專門針對大型模具的激光修補需求而設計的系列機型，分TFL-150FM和TFL-80FM這2款，設備的激光頭由控制盒控制大范圍電動升降，橫向縱向移動、電動調節激光焦距的特點，全部有單手控制即可完成，本系列機型適用于大型精密注塑模具激光修復、大型壓鑄模具等模具激光修補焊接；同時也適合大型鑄件沙孔激光修補、大型模具崩缺激光修復、過切加工等的激光修補。

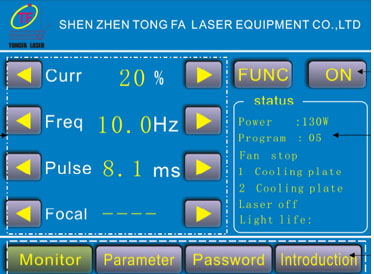

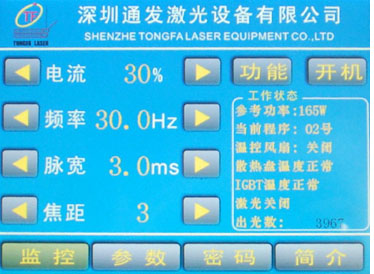

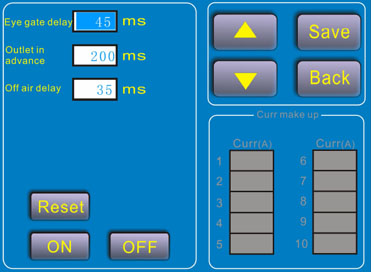

本模具激光焊機軟件可選擇中文或者英文界面，適合不同國度人員使用。對加工過程中的參數調節，配有激光功率值供操作者參考，以便選擇合適的參數。

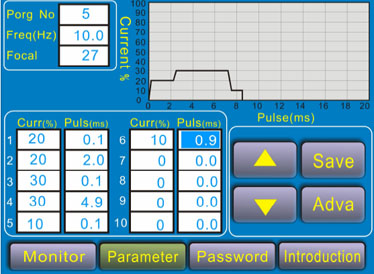

1、本模具激光焊機提供了不同激光脈沖波形設置，針對鋼材、鋁材、銅材等可選用不同波形的激光加工參數，提升激光焊接的熔透性和冷卻時間對材料的硬度影響可控性。對預設的波形存檔，讓初學者也能方便操作。
2、 本模具激光焊機系統，提供了多達50組波形參數儲存。由于模具激光燒焊時，隨時會焊接不同材料，系統參數可隨時調取使用，無需重新編輯波形，方便快捷。
3、 本模具激光焊機，提供了液晶護眼光閘的時間設置，針對不同的脈寬，可設置不同的擋光時間，保護操作工眼睛不受到激光的閃眼不舒服感。
4、 本模具激光焊接機，可設置激光關閉后的氬氣延時關氣時間，這個功能在大功率焊接時，有效保護焊接位置在冷卻過程中始終受到氬氣保護，始終保持金屬原色，大幅提升大功率激光焊接的焊接質量。
采用充電、放電分開設計模式，降低干擾，工作性能進一步提高。
采用進口陶瓷，漫反射、耐腐蝕
雙層臺階設計，換燈洗腔更便捷
鍍金燈夾頭，導電優良不發熱
自主專利：激光同步液晶光閘裝置
保護操作人員眼鏡不受激光刺激

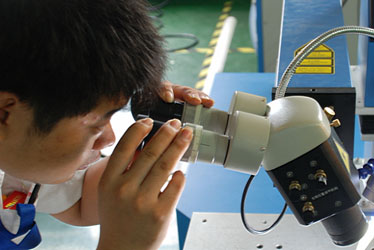

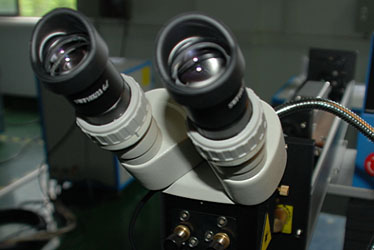

平行光路高清顯微鏡照片
雙目瞳孔距離可調，可轉向觀察
長春一汽富維汽車零部件股份有限公司是一家以生產汽車內飾、汽車外飾、車輪、車身電子、車身金屬件、濾清器等產品為主營業務的上市公司。企業總資產47.8億元（截至2012年末）。是一汽集團內一汽解放、一汽轎車、一汽—大眾、一汽客車和一汽豐田、一汽吉林汽車、一汽通用、天津一汽夏利等整車企業的核心供應商，公司下轄車輪廠、沖壓件分公司、成都車輪分公司、佛山車輪分公司等四家全資企業，是國內外多家知名整車企業的戰略合作伙伴。
貝爾納塑料制品(蘇州)有限公司是西班牙的大型塑料生產企業Sp-Berner Plastic Group集團公司在中國的全資子公司。公司主要生產牙刷、夾子等生活類塑料制品，產品外銷西班牙及歐洲各地。Sp-Berner 在北美，歐洲以及亞洲擁有三大生產基地，公司憑借40多年的經驗和遠銷50多個國家的市場地位，取得了在塑料注塑加工行業的不朽地位。它的產品業務主要分為四大類：消費品，工業用品，出口和家具。Sp-Berner擁有一支強大的人才團隊，目前約有1000名員工服務于全球的生產基地。
長春一汽富維華威模具有限公司是長春一汽富維汽車零部件股份有限公司（持股60%）和常州華威模具有限公司（持股40%）共同投資成立的合資公司，是長春模具行業知名企業。公司注冊資本為1.2億元，項目總投資20792萬元，占地面積31758m2。公司主要生產一汽-大眾、一汽轎車等一汽集團客戶所需的保險杠總成、儀表板、門板、車燈總成模具等大型模具及中央格柵、立柱、導流板、擾流板等中型模具。
技術參數:
|
型號 |
TFL-150FM |
|
激光波長 |
1064nm |
|
聚光腔反射體 |
進口陶瓷聚光腔 |
|
激光功率 |
150W |
|
脈沖寬度 |
0-20ms |
|
激光頻率 |
0-50Hz |
|
光斑調節范圍 |
0.3-2mm |
|
冷卻系統 |
1.5p一體式 |
|
工作臺行程 |
125×100mm |
|
額定功效 |
6KW |
|
電力需求 |
標準三相380v±5%/50Hz/20A 可選單相220V |
|

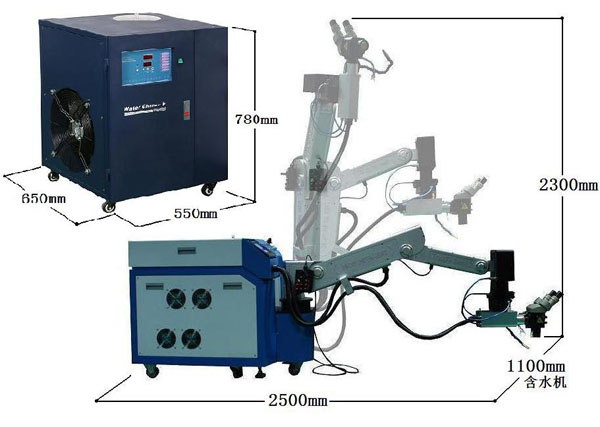

外型尺寸 |
主機：500×1200×1280mm 冷水機：540×650×780mm |
市電電壓波動不能太大，電壓波動幅動依照國家標準不應超過5% ，當超過10%時，設備有可能不能正常工作，而且運行的穩定性也會有所降低。建議客戶配備穩壓器。
純凈水一般要求電阻率大于0.5MΩ.cm，使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象，將會使氙燈點不然或污染激光腔及玻璃管，使出光效率降低，此時應立即更換純凈水（連續使用時每周更換一次系統中的去離子水
防止振動：因激光焊機的光路部分十分精密，激光焊機的工作場如果有振動的話，易于導至光學器件走位，從而產生激光輸出變?nèi)?，光斑質量變差，甚至沒有激光輸出的問題，所以，在激光設備工作場所，要特別注意，設備安裝位置不要靠近大路邊，大橋邊，或是在附近有沖床，銑床，車床，刨床等重型加工設備，如果必需要在這樣的環境下，則必需要做足防震的措施，將震動減小。
減少灰塵：因?yàn)榧す庠O(shè)備內部有很多光學器件，和精密電子元器件，故要求安裝在灰塵較少的環境
環境溫度：攝氏4度-攝氏32度。設備運行時，環境溫度不可以超過攝氏32度，因?yàn)榧す怆娫床糠?，功率很高，一些功率器件運行時發出熱量需要及時散發出去，而環境溫度太高會導至不能正常散熱，會引起整個系統的工作不穩定，甚至損壞。而冬天的時候，需要嚴防冷卻水結冰，因?yàn)榧す饩w、氙燈、聚光腔都充滿了水，結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下，將腔內的水排空；如再開機前，先重新加水，打開電源空氣開關，先行主機不開，只開水機空機運行10分鐘，等水溫回復到攝氏4 度以上，再開主機。（強烈要求不能將設備放于室外或者低溫結冰的情況下使用，否則極易損壞設備）
環境濕度：不高于80% 。因?yàn)楹笝C(jī)電源打開后，激光晶體就會持續的被冷卻系統冷卻，因?yàn)槔鋮s水一般會低于室溫，當環境濕度過大的時候，而激光晶體的溫度又低于室溫，這時激光晶體的兩個端面上會凝結水霧，當激光輸出的時候，這些水霧會大大降低激光輸出能量，而且這些附著在激光晶體端面上的水，干了以后，會在激光晶體的膜面上留下痕跡，這將會大大加快激光晶體膜面的老化。所以，為了防止這種情況的發生，冷水機的水溫設定，夏天不可以低于室溫3度，冬天不可以低于5度。
良好的接地：我公司生產的激光設備均配有自動的安全保護裝置，只有正確、良好的接地才能使之正常運作，為了保障您的人身財產安全，強烈要求客戶為設備提供良好的接地條件。同時，激光電源、焊接控制系統均使用了工業微處理器進行數字化控制，只有良好的接地，才能保證他們正常穩定的工作。
較小的電壓波動：如果設備電力接入點或離的很近的地方有大功率的用電設備，特別是對電網會產生很大沖擊的用電設備，如大功率電動機、氬弧焊機、電火花放電加工機等等，建議客戶配備帶有電壓波動抑制功能的穩壓器。
